لوحة شمسية قابلة للطي

الألواح الشمسية القابلة للطي لمشاريع البيع بالجملة وتصنيع المعدات الأصلية

الألواح الشمسية القابلة للطي هي وحدات كهروضوئية محمولة مبنية بأقسام متصلة متعددة يمكن طيها للنقل والتخزين وفتحها للشحن بالطاقة الشمسية. توفر XUFENG الألواح الشمسية القابلة للطي للمعدات الخارجية وأنظمة الطاقة المحمولة ومنتجات المركبات الترفيهية وطاقة الطوارئ وتطبيقات الهاتف المحمول الأخرى، مع التخصيص المتاح لإخراج الطاقة والأبعاد وتكوين الطي والموصلات والكابلات والعلامات التجارية والتعبئة والتغليف.

لوحة شمسية مرنة قابلة للطي

الألواح الشمسية المرنة القابلة للطي عبارة عن وحدات كهروضوئية خفيفة الوزن وعالية الكفاءة- ومصممة لتطبيقات الطاقة المحمولة وخارج الشبكة- حيث يصعب تركيب الألواح الشمسية الصلبة التقليدية أو نقلها أو...

أضف إلى الاستفسار

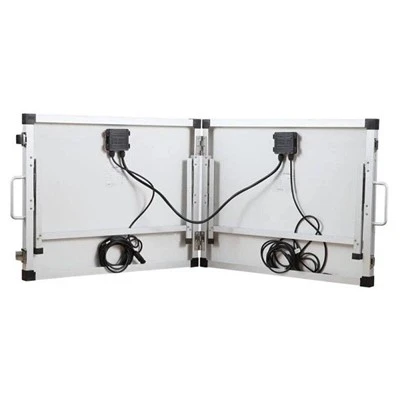

لوحة شمسية قابلة للطي للمركبات الترفيهية

اللوحة الشمسية القابلة للطي للمركبات الترفيهية هي وحدة كهروضوئية محمولة للمركبات الترفيهية وعربات الكارافانات والكرفانات التي تحتاج إلى شحن بالطاقة الشمسية قابل للنشر دون تركيب سقف دائم. يجمع...

أضف إلى الاستفسار

المواصفات الفنية

المعلمة	المواصفات النموذجية
القوة المقدرة	30W–300W+
نوع الخلية الشمسية	أحادي البلورية
كفاءة الوحدة	ما يصل إلى 23%+
الجهد الناتج	5 فولت/12 فولت/18 فولت/24 فولت/مخرج تيار مستمر مخصص
موصلات الإخراج	MC4، أندرسون، DC5521، DC7909، XT60، USB-A، USB-C PD
المواد السطحية	ETFE أو PET
درجة حرارة التشغيل	-20 درجة إلى +65 درجة
حماية	IP65 / IP67، حسب التكوين
الملحقات المتوفرة	جهاز التحكم بالشحن، كابل التمديد، حقيبة الحمل
التخصيص	الطاقة والجهد والموصل والكابل والنسيج والعلامات التجارية والتعبئة والتغليف

يجب تأكيد المواصفات النهائية ومستوى الحماية وتكوين الموصل وفقًا للنموذج المحدد ومتطلبات المشروع.

ما هو تنسيق اللوحة الشمسية الذي يناسب منتجك؟

لوحات قابلة للطي – للنشر المحمول

تناسب الألواح القابلة للطي المنتجات التي تحتاج إلى النقل والتخزين والنشر بشكل متكرر. تعمل العبوة المطوية على تقليل حجم التخزين مقارنة باللوحة الصلبة الثابتة.

الألواح الصلبة — للتثبيت الدائم

تكون الألواح الصلبة أكثر ملاءمة عندما تظل الوحدة ثابتة على السطح أو الهيكل الأرضي أو أي نظام تركيب آخر. ليست مخصصة للطي والنقل المتكرر.

لوحات مرنة — للأسطح المنحنية أو الحساسة للوزن-.

يمكن أخذ الألواح المرنة في الاعتبار عندما يكون سطح التثبيت منحنيًا أو عند الحاجة إلى وحدة ملف تعريف أقل-. يعتمد الاختيار على ظروف التركيب وليس على قابلية النقل وحدها.

الاختيار على أساس تصميم المنتج

بالنسبة لمحطات الطاقة المحمولة ومعدات التخييم وملحقات المركبات الترفيهية ومنتجات الطاقة المتنقلة، يجب أن تتضمن المقارنة الرئيسية الحجم المطوي وطريقة النشر وتوافق الموصل ومتطلبات التخزين وتكرار الاستخدام المتوقع.

نطاق المنتج ودليل اختيار الطاقة

تصنيف القوة	الإخراج النموذجي	تطبيق الهدف	التركيز على الاختيار
30W–50W	5 فولت / 12 فولت / يو اس بي بي دي	الهواتف المحمولة والطائرات بدون طيار وبنوك الطاقة	تنسيق مضغوط لتلبية-متطلبات شحن الطاقة المنخفضة
80W–120W	18 فولت/تيار مستمر/يو إس بي	التخييم وأجهزة الكمبيوتر المحمولة ومحطات الطاقة الصغيرة	التوازن بين مخرجات اللوحة وإمكانية النقل وخيارات الموصل
160W–220W	18 فولت/24 فولت/MC4	السفر بالمركبات الترفيهية، والنسخ الاحتياطي خارج الشبكة، ومولدات الطاقة الشمسية	قدرة شحن أعلى؛ تأكيد الجهد وتوافق MC4
300W+	خرج جهد عالي-.	محطات الطاقة المحمولة الكبيرة والعمليات الميدانية	إنتاجية أعلى مع منطقة نشر أكبر؛ تأكيد الحجم المطوي ومتطلبات إدخال النظام

حيث تناسب اللوحات

محطات الطاقة المحمولة
يمكن تزويد الألواح القابلة للطي بتكوينات موصل مطابقة لأنظمة تخزين الطاقة المحمولة. يجب التحقق من جهد الإدخال ونوع الموصل والحد الأقصى لطاقة الشحن قبل الاختيار النهائي.

معدات المركبات الترفيهية والقوافل
يمكن أن تكون بمثابة وحدات شحن تكميلية حيث يلزم وجود مصدر مؤقت للطاقة الشمسية دون تركيب ألواح إضافية على السطح بشكل دائم.

معدات التخييم والأماكن الخارجية
يمكن استخدام اللوحات مع الثلاجات المحمولة، ومعدات الإضاءة، والكاميرات، والطائرات بدون طيار وغيرها من المعدات ذات الجهد المنخفض-من خلال التوصيل المناسب للإخراج أو محطة الطاقة.

المعدات البحرية والبعيدة
يسمح البناء القابل للطي بتخزين اللوحة في حالة عدم استخدامها ونشرها عند الحاجة إلى شحن إضافي بالطاقة الشمسية على القوارب أو المواقع النائية.

الطوارئ والطاقة الميدانية
يعتبر هذا التنسيق مناسبًا لترتيبات الطاقة المؤقتة التي تتضمن معدات الاتصالات وأجهزة المراقبة وتخزين الطاقة المحمولة حيث يكون التثبيت الثابت غير عملي.

هيكل قابل للطي وخيارات التكوين

عدد الطيات وتخطيط اللوحة

يحدد عدد الأقسام القابلة للطي كلاً من المساحة المنشورة وحجم الحزمة المطوية. يمكن تعديل تخطيط اللوحة وفقًا للمخرجات المطلوبة وأبعاد التخزين وتنسيق حمل الهدف.

مواد قابلة للطي والنسيج

يمكن استخدام قماش أكسفورد 600D أو 1200D للهيكل القابل للطي. يمكن تحديد لون القماش لمنتجات OEM حيث يجب أن يتطابق المظهر مع خط إنتاج العلامة الخاصة-.

المقابض وهيكل الحمل

تتوفر مقابض مغناطيسية وحقائب حمل مخصصة للمنتجات التي تتطلب النقل المتكرر. يجب التأكد من وضع المقبض وتكوين الحقيبة مع الأبعاد المطوية.

مساند قابلة للتعديل

يمكن إضافة المساند المدمجة للنشر على الأرض وتعديل الزاوية. يمكن تحديد الهيكل وفقًا لطريقة النشر المقصودة بدلاً من استخدام تنسيق التثبيت الثابت.

موقف الكابل والموصل

يمكن تأكيد نوع الموصل وطول الكابل وموضع مخرج الكابل أثناء تطوير المنتج ليتوافق مع محطة الطاقة أو النظام الكهربائي الخاص بالعميل.

خيارات المواد والسطح: ETFE مقابل PET

ETFE — لخطوط الإنتاج-التي تركز على الأماكن الخارجية

تغليف سطح ETFE متاح للمنتجات التي تتطلب مقاومة أعلى للتعرض للأشعة فوق البنفسجية وخدش السطح. تحدد مجموعة المنتجات الحالية أيضًا انتقال الضوء بنسبة تصل إلى 95% لتكوينات ETFE المحددة.

PET — لخطوط الإنتاج الحساسة-من حيث التكلفة

يتوفر تغليف PET كبديل حيث يتطلب المنتج المستهدف مادة مختلفة وهيكل تكلفة. يجب أن يعتمد الاختيار النهائي للمواد على الظروف الخارجية المتوقعة وموضع المنتج.

تؤثر حماية السطح على تكوين المنتج

تعد المادة السطحية جزءًا من مواصفات الوحدة ويجب تأكيدها مع بيئة التشغيل المقصودة وتكرار الطي وسعر المنتج المستهدف.

تأكيد الحماية حسب النموذج

تم إدراج حماية IP65/IP67 للنطاق الحالي، ولكن يجب تأكيد مستوى الحماية الفعلي على السطح المحدد وصندوق التوصيل والتكوين الكامل للمنتج بدلاً من افتراضه عبر كل طراز.

ما الذي نتحكم فيه أثناء تصنيع الألواح القابلة للطي

مطابقة الخلايا
يتم فرز الخلايا الشمسية كهربائيًا قبل التجميع لتقليل عدم التطابق بين الخلايا المستخدمة في نفس الوحدة. يعد هذا أمرًا مهمًا للحفاظ على إنتاج كهربائي ثابت عبر دفعات الإنتاج.

لحام السلسلة
يتم استخدام لحام السلسلة الآلي أثناء التوصيل البيني للخلايا للتحكم في عملية اللحام وتقليل العيوب المرتبطة بالتوصيل.

شروط التصفيح
يتحكم التصفيح الفراغي في درجة الحرارة والضغط وظروف الترابط أثناء تجميع الوحدة. تهدف هذه العملية إلى تقليل الجيوب الهوائية ومسارات الرطوبة المحتملة داخل الهيكل الرقائقي.

مكونات قابلة للطي
يتم تجميع المكونات الميكانيكية مثل القماش والمفصلات والمقابض والكابلات والمساند وفقًا للتكوين المحدد. يتم فحص هذه المكونات كجزء من المنتج النهائي بدلاً من معاملتها كملحقات منفصلة.

الناتج الكهربائي النهائي
يقوم اختبار الفلاش والاختبار الكهربائي بفحص المعلمات بما في ذلك Voc وIsc وPmax قبل انتقال الألواح النهائية إلى التعبئة النهائية.

تخصيص OEM / ODM

التكوين الكهربائي

يمكن لمشاريع OEM تحديد الطاقة المقدرة وجهد الخرج والتكوين الكهربائي وفقًا لمتطلبات الإدخال لمحطة الطاقة المستهدفة أو نظام البطارية أو المنتج الإلكتروني.

تجميع الموصل والكابلات

تتضمن التكوينات المتوفرة مخارج MC4 وAnderson وXT60 وDC5521 وDC7909 وUSB. يمكن أيضًا تحديد طول الكابل وتجميعات كابلات الموصلات المتعددة-.

المظهر وتحمل المكونات

تشمل خيارات OEM لون القماش والعلامات التجارية المطبوعة أو المنسوجة ومقابض الحمل وحقائب الحمل المخصصة. تسمح هذه الخيارات للوحة بمطابقة خط منتجات الطاقة الخارجي أو المحمول-الموجود.

التغليف والعلامة الخاصة

يمكن إعداد صناديق الألوان المخصصة وملصقات الرمز الشريطي وأدلة المستخدم وعلب الشحن لتوزيع الملصقات الخاصة-. يجب تأكيد مواصفات التغليف قبل الإنتاج الضخم.

التعليمات

س: ما هو موك والمهلة الزمنية؟

ج: نماذج المخزون تبدأ من 20 وحدة؛ تتراوح طلبات تصنيع المعدات الأصلية المخصصة عادة من 100 إلى 300 وحدة. تستغرق العينات من 3 إلى 5 أيام عمل والإنتاج الضخم من 15 إلى 20 يومًا، وفقًا للمواصفات النهائية.

س: ما هي المعلومات التي يجب أن أقدمها لعرض أسعار الألواح الشمسية القابلة للطي؟

ج: قم بتوفير الطاقة المطلوبة والجهد والمعدات المستهدفة والموصل وطول الكابل والحجم المطوي/المكشوف والمواد السطحية وكمية الطلب المقدرة.

س: كيف يمكنني الاختيار بين الألواح الشمسية القابلة للطي بقدرة 100 وات و200 وات و300 وات؟

ج: تحقق من متطلبات طاقة الإدخال والجهد والتيار والموصل للنظام المستهدف، ثم تأكد من مساحة النشر والتخزين المتاحة.

س: هل يمكن تخصيص اللوحة القابلة للطي لمحطة طاقة محمولة؟

ج: نعم. يمكن تخصيص الطاقة والجهد والموصلات وطول الكابل وتجميعات الكابلات. مواصفات إدخال محطة الطاقة مطلوبة لتأكيد التوافق.

س: ما هو الفرق بين ETFE وPET؟

ج: يوفر ETFE مقاومة أكبر للأشعة فوق البنفسجية الخارجية وتآكل الأسطح، بينما يتوفر PET بتكلفة مختلفة ومتطلبات تحديد موضع المنتج-. يعتمد الاختيار على الاستخدام المقصود والسوق المستهدف.

س: هل يمكنني تخصيص الحجم المطوي وتكوين الحمل؟

ج: نعم. يمكن تخصيص تخطيط الطي وحجم اللوحة والنسيج والمقبض والمسند وتكوين الكابل وحقيبة الحمل. يعتمد الحجم النهائي المطوي على القوة والهيكل المحددين.

س: ما هو الضمان والدعم الفني الذي تقدمونه للطلبات بالجملة؟

ج: نحن نقدم وثائق اختبار شاملة، وتقارير اختبار سريعة لكل دفعة، وضمانات قياسية لعيوب التصنيع مدعومة بالدعم الهندسي للتكامل المخصص.

باعتبارها واحدة من أكثر موردي الألواح الشمسية القابلة للطي احترافًا في الصين، تتمتع منتجاتنا بسمعة جيدة في السوق. يرجى الاطمئنان إلى شراء ألواح شمسية قابلة للطي كبيرة الحجم متوفرة هنا من مصنعنا. للتشاور حول الأسعار، اتصل بنا.
